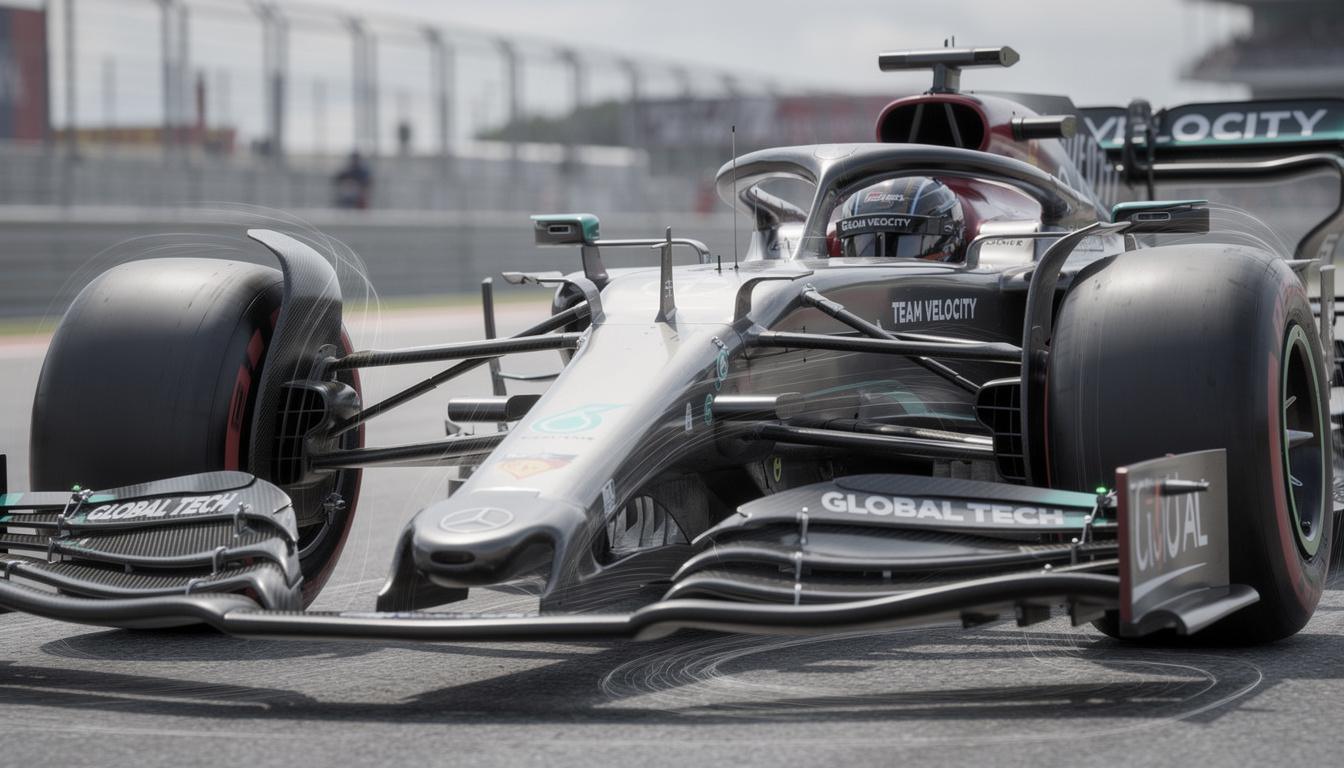

Formel-1-Autos erreichen außergewöhnliche Kurvengeschwindigkeiten durch komplexe aerodynamische Kräfte, die in jede Oberfläche sorgfältig integriert sind. Das Verständnis, wie diese Maschinen aerodynamische Abtriebswirkung erzeugen, offenbart das delikate Gleichgewicht zwischen Grip und Luftwiderstand. Dieses Gleichgewicht bestimmt die Leistung und macht Aerodynamik zu einem stillen, aber entscheidenden Faktor für die Rennergebnisse.
Das Zusammenspiel zwischen aerodynamischem Abtrieb und Widerstand bildet die Grundlage dafür, wie Formel-1-Autos Präzision und Geschwindigkeit auf den Rennstrecken umsetzen. Die Ingenieure konzentrieren sich darauf, den Luftstrom über Komponenten wie Flügel und den Diffusor zu steuern, mit dem Ziel, den Grip zu maximieren und den Widerstand zu minimieren. Diese Eigenschaft erklärt auch, wie das revolutionäre Konzept des Boden-Effekts die Renndynamik sowohl auf als auch abseits der Geraden verbessert. Für einen tieferen Einblick in die aerodynamischen Prinzipien erkunden Sie unsere detaillierte technische Erklärung der F1-Aerodynamik.
Dieses Video erklärt die grundlegenden aerodynamischen Prinzipien und visualisiert, wie verschiedene Fahrzeugkomponenten den Luftstrom beeinflussen, um die erforderliche Abtriebswirkung zu erzeugen.
Die Grundlagen der Aerodynamik in der Formel 1 und die Erzeugung von Abtrieb
Formel-1-Autos nutzen aerodynamische Prinzipien, um den Reifen-Grip zu erhöhen, ohne Gewicht oder mechanische Komplexität hinzuzufügen. Die Erzeugung von Abtrieb drückt das Auto auf die Fahrbahn und erhöht die Reibungskräfte, die das Fahren in Kurven bei hohen Geschwindigkeiten stabilisieren. Zentral für diese Leistung ist die Manipulation des Luftstroms mit Oberflächen wie vorderen Flügeln, hinteren Flügeln und dem Diffusor. Eine optimale Verteilung des Abtriebs gewährleistet ein ausgewogenes Handling und vorhersehbare Fahrzeugdynamik während einer Runde.
Wie der Luftstrom die Leistung von F1-Autos prägt
Der Luftstrom, der ein Formel-1-Auto bei Renngeschwindigkeiten umgibt, erzeugt Druckunterschiede, die für den Abtrieb entscheidend sind. Wenn Luft über geneigte Flügel strömt, beschleunigt sie und reduziert den Druck über der Oberfläche gemäß dem Bernoulli-Prinzip. Gleichzeitig erzeugt langsamerer Luftstrom unter den Flügeln höhere Druckzonen, die das Auto nach unten drücken. Dieser kontinuierliche Druckunterschied führt zu dem Abtrieb, der für den Grip erforderlich ist, sodass Fahrer die Geschwindigkeit in Kurven beibehalten können, während herkömmliche Autos den Grip verlieren würden.
Zusätzlich zu den Flügeln steuert der Bereich unter dem Fahrzeug und der Diffusor den Luftstrom, um diesen Effekt durch den Boden-Effekt zu verstärken. Die geformte Unterseite beschleunigt die Luft unter dem Chassis und schafft eine Zone mit niedrigem Druck, die das Auto auf die Fahrbahn „saugt“. Der koordinierte Luftstrom von vorne nach hinten reduziert den turbulenten Nachlauf, der das Auto ansonsten destabilisieren könnte, und verdeutlicht, warum Teams umfangreiche Investitionen in die aerodynamische Verfeinerung tätigen.
Auswirkungen von Widerstand und aerodynamischen Kompromissen
Während die Aerodynamik nützlichen Abtrieb generiert, erzeugt sie gleichzeitig aerodynamischen Widerstand – eine Kraft, die der Vorwärtsbewegung entgegenwirkt. Der Widerstand nimmt mit der Geschwindigkeit und der Größe der exponierten Oberflächen zu und begrenzt die Höchstgeschwindigkeit auf Geraden. Ingenieure müssen aerodynamische Kompromisse eingehen und sicherstellen, dass Abtriebsgewinne die Höchstgeschwindigkeit nicht übermäßig einschränken. Verschiedene Strecken erfordern einzigartige Setups; für Strecken mit vielen Kurven hat der hohe Abtrieb Vorrang, während Strecken mit langen Geraden niedrigere Widerstands-Konfigurationen bevorzugen.
Die Komplexität nimmt zu, da Abtrieb und Widerstand während einer Runde nicht statisch sind. Änderungen der Geschwindigkeit, des Fahrwerks und der Luftstromstörungen durch andere Autos beeinflussen das aerodynamische Gleichgewicht in Echtzeit. Effiziente Designs minimieren die Nachteile des Widerstands, während sie die Lebensdauer der Reifen maximieren, indem sie übermäßige Hitze durch Rutschen oder Gripmangel vermeiden. Diese kontinuierliche Abstimmung der aerodynamischen Kräfte ist entscheidend für einen Wettbewerbsvorteil bei Rundenzeiten und Rennstrategien.
Boden-Effekt und seine entscheidende Rolle bei der Erhöhung des Abtriebs in Formel-1-Autos
Das Konzept des Boden-Effekts ist entscheidend für das Verständnis, wie Formel-1-Autos unter dem Chassis erheblichen Abtrieb erzeugen. Dieses aerodynamische Phänomen tritt auf, wenn der Luftstrom durch den engen Spalt zwischen dem Unterboden des Autos und der Fahrbahn beschleunigt, was zu einem Druckabfall und einer erhöhten Saugwirkung führt. Die Vorschriften von F1 aus dem Jahr 2022 stellten die Prinzipien des Boden-Effekts durch sculptierte Unterböden und Venturi-Tunnel wieder her und verschoben die Abtriebsabhängigkeit von Flügeln auf den Unterboden des Autos. Diese Innovation ermöglicht stabiles Fahren in Kurven bei höheren Geschwindigkeiten und reduziert den aerodynamischen Widerstand, der in traditionellen Flügelkonfigurationen zu sehen ist.
Technische Aspekte der Boden-Effekt-Aerodynamik
Bei höherer Geschwindigkeit wird die Luft, die unter dem Auto strömt, durch präzise gestaltete Venturi-Formen im Boden und Diffusor geleitet. Der sich verengende Durchgang beschleunigt den Luftstrom und führt zu einem Druckabfall nach dem Bernoulli-Prinzip. Diese Zone mit niedrigem Druck unter dem Fahrzeug zieht es nach unten und erhöht den Grip erheblich, ohne die Widerstandsbelastung, die Flügel verursachen, zu steigern. Teams stimmen die Höhe des Fahrwerks und die Federsteifigkeit sorgfältig ab, um den optimalen Boden-Effekt aufrechtzuerhalten, da kleine Abweichungen in Geschwindigkeit oder Chassis-Position den Abtriebswert erheblich beeinflussen können.
Der Boden-Effekt bietet auch eine erhöhte aerodynamische Effizienz, indem er höhere Abtriebs-zu-Widerstands-Verhältnisse erzeugt. Diffusoren an der Hinterachse lenken den Luftstrom um und verlangsamen ihn, was hilft, den niedrigeren Druck unter dem Fahrzeug zu nutzen und die Luft sauber abzulassen, um Turbulenzen zu verringern. Der resultierende Saug-Effekt hat das moderne Design von Formel-1-Autos revolutioniert und historische Gewinne bei Kurvengeschwindigkeiten ermöglicht, wodurch die komplexe Anwendung von Fluiddynamik-Engineering demonstriert wird.
Beziehung zwischen Boden-Effekt, Überholen und Renndynamik
Die Auswirkungen des Boden-Effekts auf das Überholen sind innerhalb des Sports ein laufendes Analyse-Thema. Während er die Stabilität des Autos verbessert, verändert er auch, wie der aerodynamische Nachlauf Fahrzeuge im Windschatten beeinflusst. Einige Studien berichten von verringertem Überholen, da die gestörte Luft hinter führenden Autos die Effektivität des Boden-Effekts bei nachfolgenden Autos verringert. Neuere Regulierungen zielen jedoch darauf ab, die Wirbelbildung zu minimieren, um die Rennqualität zu verbessern.
Trotz widersprüchlicher Daten zum Überholen verbessert der Boden-Effekt zweifellos die Rundenzeiten und die Fahrzeugkontrolle. Teams erkunden kontinuierlich aerodynamische Setups, die Abtrieb und Widerstand ausbalancieren, um diese Effekte voll auszuschöpfen, wie die neuesten technologischen Fortschritte und die Leistungen am Renntag zeigen. Weitere kontextuelle Informationen zur aerodynamischen Evolution finden Sie in unserer Berichterstattung über technologische Revolutionen im Motorsport, die kontinuierliche Innovationen verdeutlicht.
Dieser visuelle Leitfaden zeigt, wie der Boden-Effekt die Kurvengeschwindigkeiten verändert und das aerodynamische Verhalten unter den aktuellen F1-Vorschriften beeinflusst.
Wesentliche aerodynamische Komponenten und ihr Beitrag zum Abtrieb in der Formel 1
Jedes aerodynamische Element an einem Formel-1-Auto funktioniert als Teil eines integrierten Luftstrom-Managementsystems. Der vordere Flügel ist der erste Kontaktpunkt mit der Luft und leitet den Luftstrom um die Räder herum und zur Karosserie des Autos. Dieses Element erzeugt bis zu 30 % des gesamten Abtriebs und formt den Luftstrom für nachfolgende Komponenten. Unterdessen sorgen hintere Flügel für signifikante vertikale Kräfte zur Stabilität, besonders beim Bremsen und in Kurven bei hohen Geschwindigkeiten.
Die Rolle des Diffusors und der Luftstrom-Managementsysteme
Das trichterförmige Design des Diffusors am Heck des Fahrzeugs steuert und verlangsamt den aufsteigenden Luftstrom, nachdem er das Auto passiert hat, indem er den Druck wieder aufbaut und eine Saugwirkung erzeugt, die den vom Boden erzeugten Abtrieb ergänzt. Seine sich ausdehnende Form verlangsamt den Luftstrom und verstärkt die Druckgradienten, die für den Boden-Effekt entscheidend sind. Diffusoren leisten über die Hälfte der aerodynamischen Last des Autos, wodurch ihr Design entscheidend für die Leistung ist. Eine effiziente Diffusor-Nutzung hängt von sauberem, ungestörtem Luftstrom vom vorderen Flügel und der Unterseite ab, was eine sorgfältige Koordination aller aerodynamischen Teile erfordert.
Kleinere Komponenten, einschließlich Winglets und Bremskanäle, optimieren die Stabilität des Luftstroms und verringern die Turbulenzen um die Räder, die ansonsten chaotische Luftströme erzeugen, die den Widerstand erhöhen. Die akribische Aufmerksamkeit für jedes aerodynamische Detail im Design und in den Tests bestimmt den Vorteil in der Renngeschwindigkeit und der Fahrzeugreaktion.
Testmethoden und Technologien, die die aerodynamische Entwicklung der F1 gestalten
Um aerodynamische Oberflächen zu verfeinern, setzen Teams eine Kombination aus rechnergestützter und physischer Testmethoden ein. Computational Fluid Dynamics (CFD) simuliert den Luftstrom über detaillierte Automodelle und ermöglicht die virtuelle Validierung von Konzepten sowie schnelle iterative Verbesserungen. CFD liefert wichtige Daten zu relativ niedrigen Kosten und beschleunigt das Entwicklungstempo.
Physikalische Windkanaltests bleiben unverzichtbar und bieten eine reale Validierung der Luftstrommuster an maßstabsgetreuen Modellen oder Vollgrößenfahrzeugen. Jüngste Fortschritte in der Windkanal-Technologie, wie bewegliche Bänder und die Kontrolle der Grenzschicht, verbessern die Datenaufrichtigkeit, indem sie die Bedingungen auf der Strecke präzise nachahmen. Schließlich ergänzt das Testen auf der Strecke unter Rennbedingungen die Simulationen und stellt sicher, dass aerodynamische Lösungen ihre Wirksamkeit in dynamischen Rennszenarien behalten.
Regulierungsanpassungen und zukünftige Richtungen in der Aerodynamik der Formel 1
Die FIA-Vorschriften haben tiefgreifende Auswirkungen auf die Designphilosophie der Aerodynamik. Die Vorschriften von 2022 haben insbesondere den Boden-Effekt wieder eingeführt, um das Rennen näher zu bringen, indem der aerodynamische Nachlauf reduziert wird. Zukünftige Regeln werden weiterhin formen, wie Teams Abtrieb, Widerstand und Luftstrom-Management ausbalancieren. Innovative Interpretationen innerhalb der Spezifikationen führen oft zu temporären Wettbewerbsvorteilen und zwingen die Teams, sich schnell anzupassen.
Wie sichentwickelnde Regeln die aerodynamische Innovation gestalten
Änderungen der technischen Vorschriften erfordern häufig eine Neugestaltung wichtiger aerodynamischer Komponenten, um den Sicherheits- und Fairnessstandards zu entsprechen. Teams, die die regulatorische Sprache schnell entziffern, gewinnen tendenziell einen Leistungsvorteil, wodurch die Regelinterpretation zu einer strategischen Übung wird. Zum Beispiel haben Beschränkungen für die Größe und Form der Flügel zu kreativen Lösungen geführt, die subtile Formungen von Oberflächen beinhalten, um maximalen aerodynamischen Nutzen daraus zu ziehen. Die Überwachung der Entwicklung der Vorschriften ist entscheidend für das Verständnis laufender Team-Entwicklungszyklen.
Darüber hinaus beeinflussen Umwelt- und Nachhaltigkeitsüberlegungen zunehmend die aerodynamischen Materialien und Herstellungsverfahren. Leichte Verbundwerkstoff-Innovationen reduzieren das Gewicht und verbessern die Haltbarkeit der Komponenten, ohne die aerodynamische Funktion zu beeinträchtigen. Diese Trends signalisieren eine Zukunft, in der Leistungsvorteile mit verantwortungsbewussten Ingenieurprinzipien koexistieren.
Innovationen, die die zukünftige aerodynamische Landschaft beeinflussen
Fortgeschrittene CFD, die durch Künstliche Intelligenz unterstützt wird, verspricht eine feinere Vorhersagegenauigkeit und ermöglicht die Optimierung komplexer Luftstrominteraktionen, die nicht allein durch menschliche Intuition erfasst werden können. Maschinenlernalgorithmen helfen Ingenieuren, Leistungsvorteile innerhalb strenger Vorgaben zu entdecken und die Entwurfszyklen zu beschleunigen. Darüber hinaus eröffnet die additive Fertigung neue Möglichkeiten für die Komplexität von aerodynamischen Teilen und schnelle Prototypenerstellung.
Trotz dieser technologischen Fortschritte bleibt die grundlegende Herausforderung bestehen: die Erzeugung von Abtrieb mit der Minimierung von Widerstand für ein optimales Verhalten des Rennwagens auszubalancieren. Diese Herausforderung sorgt dafür, dass die Aerodynamik ein zentrales Augenmerk der technischen Innovation und des Wettbewerbs in der Formel 1 der kommenden Jahre bleiben wird, was den technischen Reiz und das wettbewerbliche Drama des Sports untermauert.
Was ist die Hauptfunktion der Aerodynamik in Formel-1-Autos?
Die Aerodynamik erzeugt in erster Linie Abtrieb, der das Auto auf die Fahrbahn drückt, um den Grip und die Kurvenleistung zu verbessern, während der Widerstand minimiert wird, um höhere Geschwindigkeiten auf Geraden zu erreichen.
Wie verbessert der Boden-Effekt die Leistung von F1-Autos?
Der Boden-Effekt beschleunigt den Luftstrom unter dem Auto, senkt den Druck und erzeugt eine Saugwirkung, die den Abtrieb effizient erhöht und höhere Kurvengeschwindigkeiten mit weniger Widerstand ermöglicht.
Warum balancieren Teams Abtrieb und Widerstand während des Auto-Setups?
Das Ausbalancieren von Abtrieb und Widerstand stellt sicher, dass ein Auto genügend Grip für schnelle Kurven hat, ohne übermäßigen aerodynamischen Widerstand, der es auf Geraden langsamer machen würde, zu erzeugen. Dies optimiert die gesamte Rundenzeit.
Welche Technologien verwenden F1-Teams zur Entwicklung aerodynamischer Komponenten?
Teams nutzen Computational Fluid Dynamics (CFD), Windkanaltests und Streckentests, um aerodynamische Designs unter realistischen Bedingungen zu analysieren und zu verfeinern.
Hilft der Boden-Effekt oder behindert er das Überholen in der Formel 1?
Während der Boden-Effekt den Abtrieb und die Stabilität verbessert, ist sein Einfluss auf das Überholen komplex; einige Studien zeigen, dass es die Überholmöglichkeiten aufgrund der Störung des aerodynamischen Nachlaufs verringern kann.
